配置

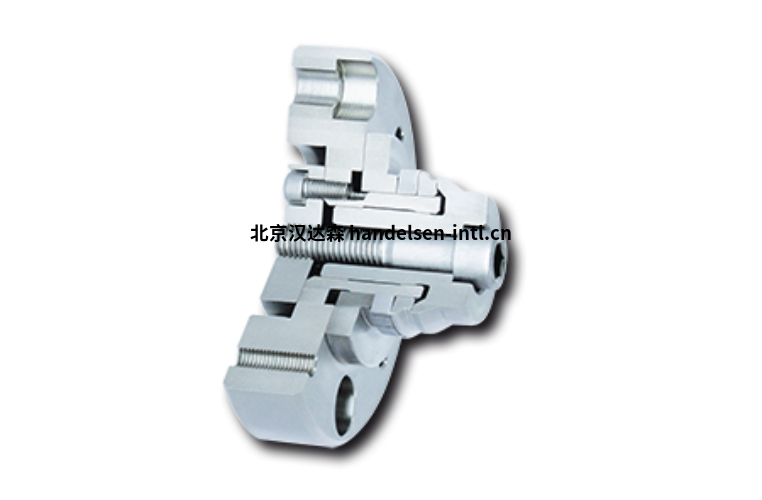

粘合盘组法兰心轴由底座体、肩环、粘合盘组、止推环和蘑菇衬套组成。可选配带螺纹孔的板用于手动夹紧。粘合盘组法兰心轴通过底座体连接到机器上。夹紧装置由连接到机器动力执行单元的蘑菇衬套的中心螺栓驱动。根据所需的传递扭矩，可以安装不同宽度的粘合盘组。
夹紧原理
粘合盘组预装在阀座体的阀座直径上。当施加轴向驱动力时，粘合盘组被提升到直立位置。该部件居中，压在肩环或逆止器上并齐平对齐。粘合盘组的倾翻运动将轴向驱动力转化为径向夹紧力，其强度最高可达十倍。
粘合盘组法兰心轴 LBDF特点
• 适用于 18 mm 至 140 mm 的夹紧直径
| 王亚辉 QQ：2353585188 手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn |
 |  |
• 高真实运行精度 ≤ 0,01 mm
• 允许的部件公差高达 IT11
• 可提供短或长的夹紧长度
• 由客户对外部止回表面或外部止回环进行拉回
• 适用于薄壁或实心部件
• 可选择手动夹紧
• 粘合盘组中的橡胶槽可防止异物进入
